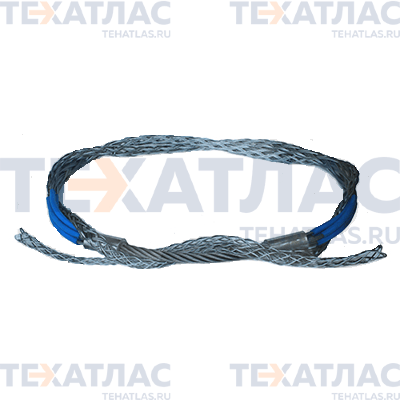

КЧД38 Двойной зажим чулок для провода/троса 29-38мм, L=2х1500мм
Двойной зажим "чулок" КЧД38 предназначен для временного захвата кабеля, провода или грозозащитного троса, ОКГТ диаметром 29-38мм при проведении работ на воздушных линиях электропередачи.
Обзор
Подробное описание:
Рукава двойного чулка КЧД38 изготовлены из стального оцинкованного троса и состоят из трех частей: одинарного, двойного и тройного плетения благодаря которому достигается наибольшая прочность, надежность и равномерность распределения нагрузки по всей длине двойного чулка.
Эластичное плетение двойного чулка КЧД38 обеспечивают беспрепятственное прохождение провода по раскаточным роликам и его надежный захват.
Характеристики двойного чулка КЧД38:
| Код для заказа | Модель | Диаметр провода, мм | Размеры, мм | Раб. нагрузка, кН | Разр. нагрузка, кН | Вес, кг | |
| 50202 | КЧД38 | 29-38 | А | Б | 65 | 130 | 4,3 |
| 700 | 1500 | ||||||
Однородное распределение нагрузки по всей площади захвата двойного чулка КЧД38 препятствует повреждению провода и сползанию чулка в процессе протяжки.
Краткий порядок использования двойного чулка КЧД38:
Двойной зажим чулок КЧД38 устанавливается на провод, грозотрос (ОКГТ) с торца с одной стороны на первый отрезок провода (поз.1) и с другой стороны на следующий отрезок провода (поз.2) на всю длину захвата двойного чулка. Провод должен быть очищен от смазки и грязи, во избежании сползания двойного чулка в процессе протяжки. После установки двойного чулка на провод его необходимо зафиксировать бандажом, как показано на схеме (поз.3). Далее, двойной чулок с закрепленным в нем проводом может беспрепятственно проходить через кабестаны тормозной или реверсивной машины.
1. Первый отрезок провода 2. Второй отрезок провода 3. Бандажи
Характеристики
Характеристики | Захватная часть: 2х1500мм, Ø кабеля: 29-38мм, Разр. нагрузка: 130кН, Раб. нагрузка: 65кН |
