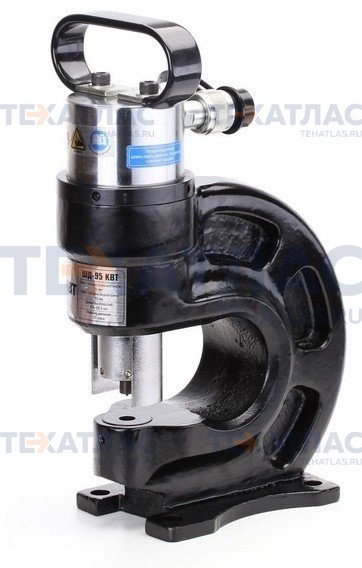

Пресс гидравлический для перфорирования токоведущих шин ШД-95 Шинодыр (без матриц) КВТ

ШД-95 - предназначена для перфорирования электротехнических шин отверстиями диаметром 6,6/ 8,8/ 10,5/ 13,8/ 17/ 20,5 мм. При этом толщина медной шины может находится в пределах 10мм. Максимальное усилие рабочей части инструмента достигает 31 тонны.



Пресс гидравлический состоит из корпуса, гидроцилиндра, быстроразъемного соединения
(БРС) и ручки для переноса.Корпус выполнен в виде станины с опорной плитой. Сменные матрицы устанавливаются в посадочное отверстие в корпусе и фиксируются винтом. Пуансоны устанавливаются в шток гидроцилиндра и фиксируются гильзой.Быстроразъемное соединение (БРС) позволяет быстро и без потери масла соединять и
отсоединять рукав высокого давления. Масло нагнетается в гидроцилиндр и перемещает шток, на котором установлен пуансон. Пуансон и матрица сопрягаются ипробивают отверстие. При сбросе давления пружина возвращает шток в исходное положение.

Подсоедините рукав помпы через быстроразъемное соединение. Плотно затяните гильзу.	Установите матрицу в посадочное отверстие в корпусе. Зафиксируйте винтом.	Установите пуансон в посадочное отверстие в штоке.	Зафиксируйте пуансон гильзой, используя вороток.
Установите лист между матрицей и пуансоном по месту пробиваемого отверстия.	Создайте помпой давление в гидроцилиндре. Пробейте отверстие.	Установите съемник и сбросьте давление.	Извлеките изделие из рабочей зоны.

Рекомендуемые насосы:

ПМР-700
ПМН-700
