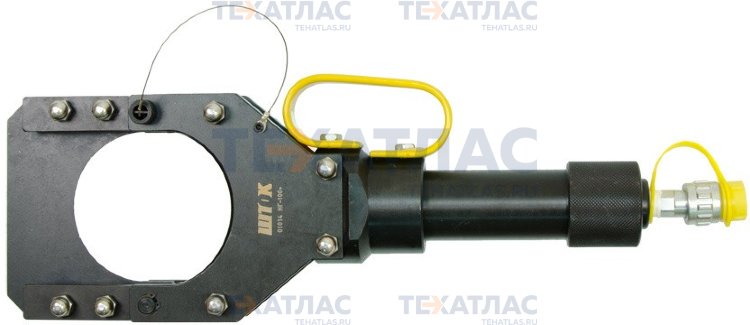

01014 Ножницы гидравлические НГ-100+ SHTOK

Комплект поставки:

Ножницы гидравлические – 1шт.
Пресс гидравлический-1 шт.
Кейс для переноски и хранения стальной - 1шт.
Паспорт-1 шт.
Ремкомплект 1 шт.



Назначение:

Насадка гидравлическая НГ-100+ предназначены для резки телефонного и небронированного кабеля диаметром 85мм и бронированного медного и алюминиевого кабеля диаметром до 50 мм с помощью подключаемого насоса.



Преимущества:

Раздельная конструкция режущая голова- гидравлический насос особенно удобна для работ в местах с ограниченым доступом, таких как траншея, коллекторы. Один монтажник удерживает инструмент в нужном положении, другой, качая насос, производит резку. Особенно удобна для резки кабеля больших диаметров.



Описание:

Инструмент представляет собой гидравлический пресс, подключаемый к гидравлическому насосу через разъем БРС.Внутри пресса смонтирован рабочий поршень с манжетой и пружина для возврата поршня в исходное положение. В стакан ввернута полумуфта быстроразъемного соединения (БРС).



Порядок работы:

Подключите насос к насадке с помощью рукава высокого давления (РВД) через быстроразъемное соединение (БРС) . Плотно затяните полумуфту БРС.

-Вынуть штифт и откинуть лезвие.

-Поместить кабель в выемку неподвижного лезвия.

-Закрыть лезвие, вставить штифт.

Установите колесо запорного вентиля насоса в положение "Закрыто"

- Подавать давление от насоса до окончания резки.

- Плавно прекратить подавать давление.

В случае необходимости окончить резку можно на любом этапе резки. Для этого надо плавно прекратить подавать давление.

Меры безопасности:

-При пользовании инструментом соблюдайте отраслевые и производственные меры безопасности.

-При работе соблюдайте приведенные технические параметры. Несоответствие обрабатываемых параметров металла техническим характеристикам инструмента приведет к выходу его из строя.

Условия хранения и транспортировки:

Температура эксплуатации -15…+ 40(С.

Температура транспортировки -25…+50(С.

Относительная влажность 20- 90 % без конденсата.

В случае нахождения изделия при температурах, ниже -15(С перед началом работы необходимо выдержать пресс 3 часа при температуре выше +10(С. В противном случае при начале работы возможно протекание масла в районе сальниковых уплотнений, что не будет являться гарантийным случаем.
