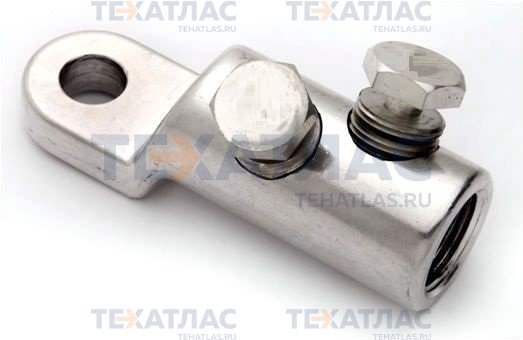

Болтовой кабельный наконечник 3НБЕ-300/400 КВТ
Артикул5463
Обзор
- Наконечники кабельные болтовые тип: НБ по ТУ 3449-009-97284872-2006.
Предназначены для оконцевания любого типа проводников: круглых и секторных, моножильных и многожильных. - Каждый наконечник является мультиразмерным и перекрывает диапазон сечений кабеля.
Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб. - Материал корпуса и болтов: специальный алюминиевый сплав.
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.
- Конструкция болтов имеет несколько уровней проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника.
- Количество крепежных болтов и их расположение в двух наклонных плоскостях обеспечивает более надежную фиксацию кабельной жилы и увеличивает пятно электрического контакта.
Сплошная закрытая конструкция позволяет использовать наконечники для монтажа кабелей с бумажной маслопропитанной изоляцией. - При подключении наконечников к медным шинам рекомендовано использование биметаллических шайб ШАМ.
- Размеры и формы болтовых наконечников позволяют использовать их для монтажа в элегазовых ячейках.
- На лопатке каждого наконечника выбита маркировка с указанием диапазона сечений кабеля.
- При срыве болтовых головок рекомендовано использование специальной зажимной струбцины и ключей из монтажного набора НМБ.
- При монтаже наконечников первыми срываются головки болтов, расположенных ближе к лопатке.
